Princípio Físico: Atenuação por Macrocurvatura (Macrobend)

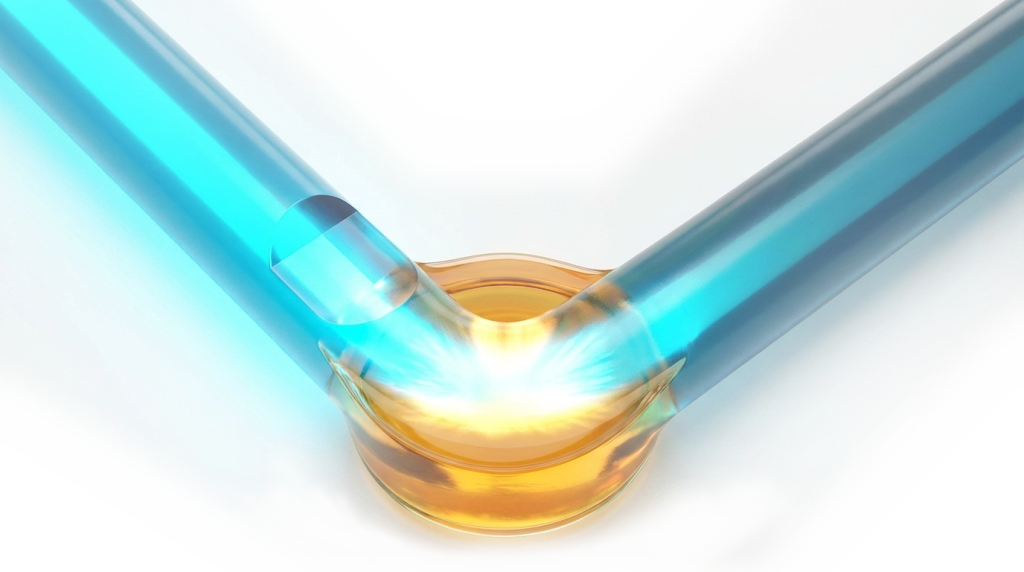

O princípio de operação destes transdutores fundamenta-se na violação parcial da condição de reflexão total interna. Quando uma fibra óptica é submetida a uma curvatura macroscópica (macrocurvatura ou macrobend) cujo raio ($R$) se aproxima ou é inferior ao raio crítico de guiamento, os modos de propagação de ordem superior deixam de ser confinados ao núcleo.

Nesta condição geométrica, a luz é refratada e espalhada para a casca e, subsequentemente, para o meio externo. A fração de potência óptica transmitida ($P_{out}$) em relação à potência injetada ($P_{in}$) torna-se uma função direta do índice de refração do meio circundante ($n_{ext}$).

Para uma fibra com a casca removida na região da curvatura, a interação é governada pelo ângulo crítico ($\theta_c$) na interface núcleo-meio:

$\theta_c = \arcsin\left(\frac{n_{ext}}{n_{co}}\right)$

Onde:

• $n_{ext}$: Índice de refração do meio líquido externo.
• $n_{co}$: Índice de refração do núcleo polimérico da fibra.

Qualquer variação na densidade ou composição do fluido altera $n_{ext}$, modificando a quantidade de energia radiada para fora do guia de onda e resultando em uma modulação direta e mensurável da intensidade da luz transmitida que chega ao detector.

Otimização Geométrica: Fibras de Perfil D

Para maximizar a sensibilidade inerente das macrocurvaturas, a FSI utiliza técnicas de micromusinagem e polimento para alterar a seção transversal cilíndrica da POF, criando o que se designa por Fibra de Perfil D (D-shaped optical fiber).

Neste processo, uma secção longitudinal da casca e de uma porção superficial do núcleo é removida mecanicamente, resultando em uma superfície plana (semelhante à letra "D" em seção transversal).

A arquitetura de Perfil D confere duas vantagens metrológicas fundamentais:

1. Exposição Direta do Campo Evanescente: A remoção do polímero isolante permite que o campo evanescente da luz propagante interaja diretamente com o fluido em análise sobre a superfície plana, aumentando exponencialmente a sensibilidade a pequenas variações de $n_{ext}$.
2. Quebra de Simetria Circular: A assimetria da geometria induz um maior vazamento de modos de propagação específicos quando a fibra é curvada, potencializando a atenuação óptica induzida pelo meio.

Interrogação em Intensidade e Viabilidade Econômica

O diferencial mercadológico das POFs estruturadas em macrobend reside na sua arquitetura de interrogação. Ao contrário das tecnologias FBG e LPG, que exigem análise espectral em comprimento de onda (demandando lasers sintonizáveis ou analisadores de espectro óptico), os sensores POF operam no domínio da intensidade amplitude.

A interrogação do sinal requer apenas uma fonte de luz de banda larga estável (como um LED de alta potência) e um fotodetector simples (fotodiodo) para quantificar a variação de potência óptica. Esta arquitetura reduz substancialmente o custo de capital (CAPEX) do sistema eletrônico de interrogação.

---

Aplicações Analíticas e Soluções FSI

A combinação da arquitetura de Perfil D com esquemas de interrogação em intensidade estabelece as soluções baseadas em POF como refratômetros de excelência para monitoramento contínuo em larga escala, onde o compromisso entre resolução adequada e custo é fator decisivo.

• Refratometria Industrial de Baixo Custo: Substituição de refratômetros ópticos convencionais em linhas de produção de bebidas e processamento de alimentos, medindo grandezas associadas ao índice de refração (como a concentração de açúcares, graus Brix, e taxa de diluição de misturas) em tempo real.
